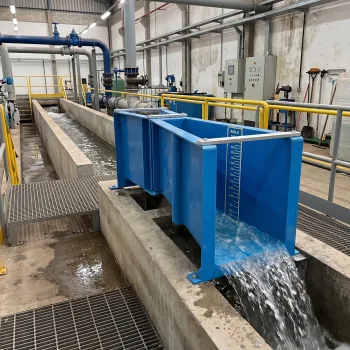

Calha Parshall: como medir vazão em canais abertos de efluentes sem risco de entupimento

O monitoramento de efluentes líquidos brutos e águas de processo em canais abertos impõe desafios mecânicos severos aos instrumentos industriais. Diferente de tubulações fechadas e pressurizadas, o descarte gravitacional transporta lamas, sólidos suspensos, fibras e detritos flotantes que provocam entupimento e abrasão rápida em sensores convencionais. Nesse ambiente operacional, a calha parshall para medição de vazão consolida-se como o padrão técnico mais robusto e confiável da indústria e do saneamento básico.

Ao dispensar barreiras obstrutivas móveis e aproveitar a própria hidrodinâmica do canal, esse dispositivo primário de vazão viabiliza um fluxo contínuo auto-limpante, atendendo às exigências normativas de descarte ambiental e assegurando repetibilidade metrológica para o controle de balanço hídrico em Estações de Tratamento de Efluentes (ETE) e Estações de Tratamento de Água (ETA).

• Operação autolimpante: a aceleração do fluido na garganta da calha parshall para medição de vazão impede o acúmulo e a decantação de lodo ou sólidos.
• Sem partes móveis em contato: desgaste mecânico nulo e ausência de travamentos comuns em medidores intrusivos de hélice ou carretel.
• Conformidade técnica e normativa: dimensões e tabelas hidráulicas estandardizadas por normas internacionais reconhecidas por órgãos de fiscalização ambiental.
• Integração eletrônica contínua: associação direta com transmissores de nível sem contato físico para totalização automática de metros cúbicos descarregados.

Como a calha Parshall mede o fluxo volumétrico em canais abertos?

A calha parshall para medição de vazão opera como um elemento primário de estrangulamento que força o escoamento a transitar do regime subcrítico (lento e profundo) para o regime supercrítico (rápido e raso) na seção contraída da garganta. Essa aceleração hidráulica estabelece uma relação matemática exponencial fixa entre a altura da lâmina d’água em um ponto específico a montante (cota Ha) e a vazão volumétrica que atravessa a estrutura.

Ao contrário de vertedouros comuns de crista delgada, que retêm resíduos no fundo e geram turbilhões excessivos, o fundo inclinado e as paredes convergentes da calha convergem a energia cinética do fluido. Esse formato geométrico acelera os filetes líquidos sem criar zonas mortas de estagnação, fazendo com que qualquer sólido suspenso seja arrastado continuamente através da garganta.

Assim, para obter a vazão instantânea do canal, não é necessário medir a velocidade média de passagem do fluido em toda a seção transversal. Basta monitorar com exatidão milimétrica a altura da superfície líquida no ponto padronizado de medição a montante, aplicando a equação hidráulica tabelada correspondente à largura da garganta instalada.

Integração com sensores de nível ultrassônicos em estações de tratamento

Para automatizar o monitoramento sem intervenção manual, a calha parshall para medição de vazão atua associada a um elemento secundário: o transmissor de nível contínuo, prioritariamente com tecnologia ultrassônica sem contato instalada verticalmente sobre o poço de tranquilização ou diretamente sobre o eixo do ponto Ha.

O sensor ultrassônico emite pulsos acústicos periódicos em direção à lâmina líquida e calcula o tempo decorrido até a recepção do eco refletido. O transmissor digital processa essa distância, calcula a altura da coluna líquida e aplica internamente a fórmula exponencial de Parshall em tempo real, disponibilizando a taxa de fluxo instantânea (como m³/h ou litros/segundo) e o acumulador de volume total por meio de sinais de saída 4-20 mA ou protocolos de comunicação em rede.

Essa arquitetura sem imersão preserva a eletrônica contra ataques químicos de efluentes agressivos, vapores de esgoto e compostos de sulfeto de hidrogênio (H2S), reduzindo drasticamente as demandas de intervenção e limpeza preventiva das equipes de instrumentação.

Comparativo técnico entre dispositivos para medição em canais abertos

A seleção do elemento primário correto para monitorar efluentes brutos ou tratados determina a frequência de manutenções corretivas e a precisão do descarte operacional.

Cuidados críticos no dimensionamento para evitar submedição e afogamento

A precisão metrológica de uma calha parshall para medição de vazão depende da preservação da condição de escoamento livre na garganta. Se o canal a jusante gerar represamento por restrições hidráulicas ou curvas acentuadas, o nível d’água na saída sobe e provoca a condição denominada afogamento (submergência), invalidando a equação direta de escoamento livre.

Para calhas de garganta estreita (até 3 polegadas), a relação de afogamento não deve ultrapassar 50% a 60% da altura de montante sem o uso de sensores duplos de correção (Ha e Hb). Em calhas maiores, o limite seguro de operação em escoamento livre varia entre 60% e 70%. Projetar a queda de saída com desnível livre adequado previne a necessidade de correções matemáticas complexas que aumentam as margens de erro da planta.

Outro ponto mandatório é o trecho retilíneo de aproximação. O canal de chegada deve possuir um trecho reto e sem perturbações equivalente a pelo menos 10 vezes a sua largura média, impedindo que ondas superficiais, turbilhões ou entradas laterais de tubulações desestabilizem a lâmina no ponto do sensor.

Qual é a diferença entre escoamento livre e escoamento afogado na calha Parshall?

No escoamento livre, o fluido atinge a velocidade crítica na garganta e cai livremente sem sofrer influência do nível de água a jusante; assim, a medição depende apenas de um sensor no ponto Ha. No escoamento afogado, o nível de saída do canal represa o fluxo dentro da garganta, exigindo a instalação de um segundo sensor no ponto Hb para calcular a vazão corrigida por meio de equações de submergência.

A calha Parshall atende às exigências de fiscalização dos órgãos ambientais?

Sim, a calha parshall para medição de vazão é o dispositivo primário mais aceito e recomendado por agências reguladoras de saneamento e órgãos ambientais como CETESB, FEAM, INEA e IBAMA. Como suas dimensões seguem tabelas padronizadas pelas normas ASTM D1941 e ISO 9826, sua curva de calibração independe de calibrações empíricas no local, facilitando a emissão de laudos de descarte e auditorias de conformidade legal.

Quais materiais construtivos são indicados para ambientes quimicamente agressivos?

O material mais empregado é a fibra de vidro reforçada com resina de alta resistência química e acabamento em gel coat liso. Essa estrutura é leve, imune à oxidação causada por gases sulfídricos de esgoto e garante fidelidade milimétrica às cotas de projeto. Para efluentes industriais com altas concentrações de solventes, hidrocarbonetos ou temperaturas elevadas, recomendam-se versões fabricadas em chapas de aço inoxidável AISI 304 ou 316L com reforços estruturais externos.

Otimize a medição de efluentes da sua planta com a equipe técnica da Digiflow

A exatidão na quantificação de águas residuais e descartes industriais é indispensável para evitar autuações ambientais e prejuízos com perdas operacionais em processos de tratamento. Adotar dispositivos com dimensões precisas e sistemas de telemetria confiáveis assegura transparência total sobre o balanço de massa da sua fábrica.

A Digiflow fornece um portfólio completo de equipamentos para medição e monitoramento de vazão, pressão, nível e fluxo, incluindo opções completas de calha parshall para medição de vazão integradas com sensores eletrônicos de ponta para ETEs, ETAs e indústrias de todos os portes. Entre em contato com nossos especialistas em instrumentação e receba a especificação técnica exata para as características do seu canal.
