Chave de fluxo por dispersão térmica: monitoramento contínuo sem peças móveis na tubulação

A chave de fluxo por dispersão térmica monitora a circulação de um fluido a partir da troca de calor entre um elemento aquecido e o meio ao seu redor. Quando o fluxo cruza um ponto de ajuste, o instrumento altera o estado de uma saída para sinalizar essa condição ao sistema de controle.Essa tecnologia pode ser utilizada para acompanhar a circulação de líquidos ou gases, conforme o modelo. Entre as aplicações estão circuitos de resfriamento, linhas de ar e sistemas que precisam identificar fluxo insuficiente.

Como o elemento sensível não depende de palhetas ou outras peças móveis para detectar o escoamento, o instrumento oferece uma alternativa às chaves mecânicas. A escolha, porém, precisa considerar o fluido, as condições de instalação e o tempo de resposta necessário para o processo.

Como funciona a chave de fluxo por dispersão térmica?

O princípio de funcionamento se baseia na transferência de calor. Um elemento aquecido fica em contato com o fluido, que retira parte desse calor ao passar pela região sensível.

Quando a velocidade do escoamento muda, a troca térmica também se altera. A eletrônica identifica essa mudança e a utiliza para acompanhar a condição de fluxo.

A forma de fazer essa leitura varia conforme o projeto. Alguns instrumentos acompanham a diferença de temperatura entre elementos sensores. Outros avaliam a potência necessária para manter uma diferença térmica definida.

Na função de chave, o instrumento compara o sinal ao ponto de ajuste, também chamado de setpoint. Ao atingir a condição configurada, pode acionar uma saída de relé ou transistor, conforme o modelo, para indicar fluxo presente, fluxo insuficiente ou outra condição prevista.

Qual é a diferença entre chave de fluxo e medidor de vazão?

A chave de fluxo tem como função principal sinalizar quando o escoamento cruza um limite ajustado. Ela pode ser utilizada, por exemplo, para avisar que a circulação de água de resfriamento ficou abaixo do nível necessário.

Já um medidor ou transmissor de vazão fornece um valor de medição dentro de uma faixa especificada. Esse valor pode ser utilizado para acompanhar o processo, registrar consumo ou alimentar um sistema de controle.

Alguns instrumentos combinam as duas funções, oferecendo indicação de vazão e saídas de comutação. Por isso, antes de escolher, vale definir o que a aplicação exige: confirmar circulação, gerar um alarme ou medir a vazão continuamente.

Onde a tecnologia de dispersão térmica pode ser utilizada?

As aplicações dependem da compatibilidade do instrumento com o fluido e das condições de operação. O mesmo princípio térmico pode atender a diferentes processos, mas isso não significa que qualquer modelo seja adequado para todos eles.

Circuitos de água de resfriamento

Em máquinas, trocadores de calor e outros equipamentos refrigerados por água, a chave pode sinalizar uma redução de circulação. Essa informação ajuda o sistema de controle a identificar uma condição que pode prejudicar a retirada de calor.

O ponto de comutação deve considerar a circulação mínima necessária e as variações normais do circuito, evitando ajustes que provoquem alarmes frequentes durante a operação regular.

Monitoramento associado à proteção de bombas

Em uma instalação adequada, o instrumento pode identificar fluxo insuficiente e enviar um sinal para a lógica de comando da bomba. Isso pode contribuir para reduzir os efeitos de falhas de circulação.

A proteção contra funcionamento a seco depende da avaliação do conjunto. Posição do sensor, condição de enchimento da tubulação, tempo de resposta e lógica de desligamento precisam ser compatíveis com os riscos e as características da bomba.

Linhas de ar e gases compatíveis

Modelos destinados a gases podem monitorar a passagem de ar ou de outros meios previstos pelo fabricante. Entre as possibilidades estão linhas de ventilação, ar comprimido e determinadas aplicações de purga.

A composição do gás, a pressão e a temperatura devem ser consideradas na seleção. Em processos de inertização, detectar passagem de gás não comprova, por si só, que o equipamento ou o recipiente atingiu a condição necessária.

Sistemas auxiliares de circulação

O monitoramento térmico também pode ser considerado em circuitos de selagem, lubrificação e outras linhas auxiliares, desde que o instrumento seja indicado para o líquido utilizado.

No caso de óleos e misturas, é importante verificar a viscosidade, as propriedades térmicas e as possíveis mudanças de composição ou temperatura durante a operação.

Quais são as vantagens e os limites dessa tecnologia?

Uma das principais vantagens da chave de fluxo por dispersão térmica é detectar o escoamento sem depender do deslocamento de uma palheta. Isso elimina a necessidade desse mecanismo móvel na região sensível.

Dependendo do modelo e da aplicação, outras características podem facilitar o uso:

• Integração com automação: saídas de comutação permitem sinalizar condições de fluxo ao sistema de controle.
• Ajuste do ponto de atuação: permite adequar o monitoramento à condição necessária para o processo.
• Construção compacta: pode facilitar a montagem onde há restrições de espaço.
• Baixa perda de carga em determinadas configurações: deve ser confirmada para o instrumento e a instalação selecionados.

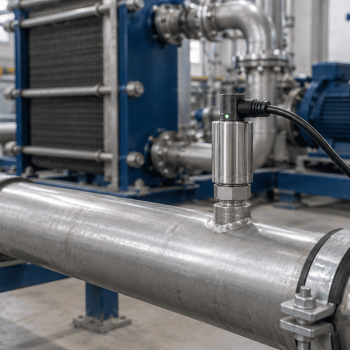

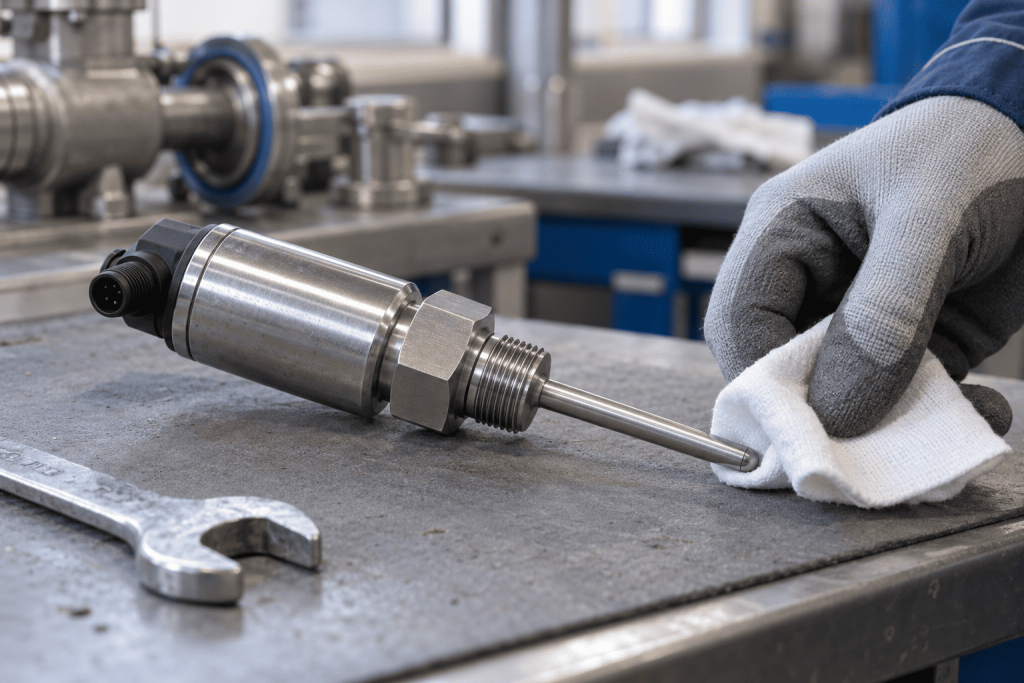

A ausência de peças móveis não elimina todos os cuidados. Depósitos na sonda podem alterar a transferência de calor, enquanto mudanças de fluido ou variações rápidas de temperatura podem afetar a resposta.

Também é necessário respeitar os limites de pressão, temperatura, velocidade e compatibilidade química definidos pelo fabricante.

Chave térmica ou chave de fluxo por palheta: como escolher?

As duas tecnologias podem atender ao monitoramento de circulação. A escolha deve considerar as condições do processo, a instalação disponível e o tipo de sinal necessário.

Não existe uma tecnologia superior em todas as situações. Comparar modelos compatíveis com a aplicação ajuda a avaliar desempenho, manutenção e custo de instalação.

Como especificar uma chave de fluxo por dispersão térmica?

Para selecionar o instrumento, comece pela condição que precisa ser identificada. Detectar presença de fluxo é diferente de sinalizar uma queda abaixo de um limite mínimo ou acompanhar um valor de vazão.

Ao solicitar uma avaliação técnica, reúna as seguintes informações:

• Fluido: nome, composição e possíveis mudanças durante a operação.
• Condição de fluxo: faixa normal de trabalho e limite que deve gerar a comutação.
• Pressão e temperatura: valores de operação e variações previstas.
• Tempo de resposta: prazo necessário para identificar a alteração e permitir a ação do sistema.
• Tubulação: diâmetro interno, material, conexão e posição disponível para montagem.
• Condição do fluido: presença de bolhas, partículas ou tendência à formação de depósitos.
• Materiais em contato: compatibilidade da sonda e das vedações com o processo.
• Integração elétrica: alimentação, tipo de saída e características da entrada do sistema de controle.

Requisitos específicos, como uso em área classificada ou participação em uma função de segurança, também devem ser informados. A adequação precisa ser confirmada para o modelo e para a função pretendida.

Quais cuidados são necessários na instalação?

O posicionamento da sonda influencia a resposta porque o elemento sensível acompanha as condições de escoamento na região em que está instalado. Profundidade, orientação e distâncias de outros componentes devem seguir o manual do fabricante.

Garanta o contato adequado com o fluido

A região sensível precisa permanecer em contato com o meio que será monitorado, nas condições previstas para o instrumento. Em linhas de líquidos, bolhas ou preenchimento parcial podem alterar a resposta.

Não utilize uma profundidade de inserção como regra para todos os sensores. O comprimento necessário depende do projeto do instrumento e da geometria da tubulação.

Considere curvas, válvulas e outras perturbações

Curvas, reduções e válvulas próximas podem modificar o escoamento na região da sonda. Verifique as distâncias recomendadas e a orientação indicada para o modelo.

O ponto de instalação também deve permitir acesso para inspeção e limpeza, quando essas atividades forem necessárias.

Ajuste e teste a comutação

O ponto de atuação deve ser configurado conforme o procedimento do fabricante, considerando o fluido e as condições reais de trabalho.

Depois do ajuste, verifique a resposta do conjunto: indicação do sensor, recebimento do sinal e ação do sistema de controle. Quando disponível, a configuração de histerese ou temporização deve considerar as oscilações normais do processo.

O mesmo instrumento pode monitorar líquidos e gases?

Depende do modelo. Existem instrumentos destinados a líquidos, outros a gases e versões que permitem selecionar diferentes meios. Essa possibilidade deve estar prevista na documentação do fabricante; não basta alterar o ajuste de qualquer sensor.

A resposta é instantânea?

Não. O instrumento tem um tempo de resposta, que depende do projeto e das condições de operação. Também é importante diferenciar o tempo de inicialização do tempo necessário para responder a uma mudança de fluxo durante o uso.

Variações de temperatura podem afetar o funcionamento?

Sim. A compensação térmica ajuda a reduzir essa influência, mas possui limites. Mudanças rápidas de temperatura podem afetar temporariamente a resposta, por isso devem ser consideradas na seleção e no ajuste.

A chave térmica precisa de manutenção?

A ausência de partes móveis no elemento sensível reduz a necessidade de intervenções nesse mecanismo, mas não dispensa cuidados. Inspeção, limpeza e testes funcionais devem seguir o manual e as condições da aplicação.

Qual é o menor fluxo que ela consegue detectar?

Não há um valor único para toda a tecnologia. A faixa de detecção depende do modelo, do fluido e das condições de instalação. O limite de atuação deve ser confirmado na ficha técnica e verificado na aplicação.
