Placa de orifício x outras tecnologias: quando a pressão diferencial é a melhor escolha?

Manter a precisão e a previsibilidade em linhas de processos contínuos é um dos principais desafios da instrumentação industrial. Em plantas produtivas que lidam com vapor, gases e líquidos limpos, a busca por uma solução de medição confiável sem inflar os custos operacionais costuma gerar dúvidas técnicas recorrentes no momento da especificação.

• O medidor de vazão por pressão diferencial calcula a vazão volumétrica ou mássica medindo a queda de pressão gerada por uma restrição, como a placa de orifício, instalada na tubulação.
• Seu funcionamento é fundamentado diretamente no princípio de Bernoulli, relacionando a variação de pressão do fluido ao aumento de sua velocidade ao atravessar o estreitamento.
• A tecnologia é amplamente consagrada pela alta repetibilidade, conformidade com normas internacionais estritas (como ISO 5167) e custo de aquisição extremamente competitivo.

Apesar do surgimento de novas tecnologias digitais no mercado, a medição de vazão industrial baseada em restrições mecânicas continua sendo a espinha dorsal de inúmeras plantas ao redor do mundo. Compreender o funcionamento interno dessa mecânica e saber exatamente onde aplicá-la é o passo decisivo para otimizar seus custos operacionais.

O que é e como funciona a medição por pressão diferencial?

A medição de vazão por diferencial de pressão baseia-se na relação direta entre a velocidade do fluido e a pressão exercida por ele dentro da tubulação. Ao posicionar um elemento primário de restrição mecânica na linha, cria-se uma diferença de pressão entre a montante (antes do elemento) e a jusante (depois do elemento) que permite calcular a vazão com extrema precisão.

Esse cálculo se sustenta pelo princípio de Bernoulli, que estabelece que a energia total em um fluido em escoamento permanece constante. Quando a área da tubulação é reduzida pela introdução de uma placa de orifício, a velocidade do fluido aumenta na zona de estreitamento, provocando uma queda proporcional na sua pressão estática.

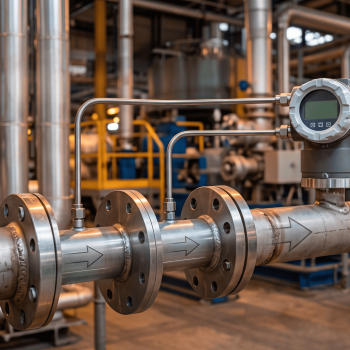

A diferença entre a pressão antes da placa e logo após ela é captada por tomadas de impulso acopladas a um transmissor de pressão diferencial. Esse equipamento extrai a raiz quadrada do sinal captado, gerando um valor proporcional à medição de vazão industrial em tempo real para a malha de controle do processo.

Principais aplicações das placas de orifício na indústria

A placa de orifício é indicada prioritariamente para a medição de fluidos monofásicos, limpos e sem presença de sólidos em suspensão. Suas características mecânicas garantem operação estável em condições severas de temperatura e pressão em que outros eletrônicos falhariam.

Entre as aplicações mais frequentes de um medidor de vazão por pressão diferencial, destacam-se:

• Sistemas de Vapor Saturado e Superaquecido: Essencial em utilidades e caldeiras, onde a alta temperatura inviabiliza o uso de sensores sensíveis sem isolamento adequado.
• Gases Industriais Limpos: Medição contínua de ar comprimido, nitrogênio, oxigênio e gás natural em linhas de distribuição de grande diâmetro.
• Líquidos de Baixa Viscosidade: Monitoramento de água de refrigeração, condensados e combustíveis líquidos em fluxos turbulentos bem desenvolvidos.

Vantagens e limitações: custo-benefício vs. perda de carga

Escolher um medidor de vazão por pressão diferencial exige ponderar a economia inicial do projeto contra a energia requerida para vencer a resistência do elemento na tubulação. Essa análise comparativa define se a solução é financeiramente sustentável a longo prazo.

Abaixo, detalhamos o balanço técnico envolvido no uso da placa de orifício:

A principal desvantagem mecânica dessa tecnologia é a perda de carga irrecuperável. Por criar um obstáculo rígido ao fluxo, a bomba ou o compressor precisa exercer energia adicional para manter o escoamento, fator que deve ser considerado nos custos de energia elétrica da planta.

Placa de orifício precisa de calibração constante?

A placa de orifício em si não possui componentes eletrônicos e não descalibra, mas exige inspeções periódicas do bordo de ataque. O que requer calibração frequente é o transmissor associado à medição de vazão industrial para garantir a leitura precisa do diferencial de pressão.

Qual manutenção a medição por pressão diferencial exige?

A manutenção envolve a limpeza das tomadas de impulso para evitar entupimentos e a verificação dimensional da placa de orifício. Se a borda do orifício arredondar devido à abrasão do fluido, a medição perde exatidão e a placa deve ser substituída.

A tecnologia pode ser usada com fluidos viscosos ou pastosos?

Não é recomendado. Fluidos viscosos ou com sólidos provocam acúmulo de material atrás da placa e alteram drasticamente o perfil de escoamento, inviabilizando o cálculo baseado no princípio de Bernoulli.

Garanta a máxima eficiência no seu processo com a Digiflow

A escolha correta do medidor de vazão por pressão diferencial é fundamental para balancear precisão operacional e economia de energia no seu projeto. A equipe de engenharia da Digiflow oferece suporte especializado para dimensionar elementos primários e transmissores adequados à sua aplicação.
