Medidor de Vazão Turbina
Conheça a linha de Medidor de Vazão Turbina
Um medidor de vazão tipo turbina consiste basicamente de um rotor provido de palhetas suspenso numa corrente de fluido por um eixo de rotação paralelo à direção do fluxo.
O rotor é acionado pela passagem de fluido sobre as palhetas em ângulo; sua velocidade angular é proporcional à velocidade do fluido, que por sua vez é proporcional à vazão do volume.
Um sensor (pick up magnética ou sensor tipo rádio frequência) na parte externa do corpo do medidor, sem contato com o fluido detecta o movimento do rotor.
Como as palhetas do rotor são feitas de material magnético, à medida que cada uma passa próxima ao sensor corta o campo magnético, gerando um pulso.
O sinal de saída é uma sequência de pulsos em que cada pulso representa um pequeno volume determinado de líquido ou gás. O sinal detectado é linear à vazão.
Unidades eletrônicas associa das permitem indicar a vazão instantânea ou o volume totalizado.
Medidor de Vazão Compacto Turbina com Indicação Instantânea ou Totalizada Modelo TUFL e TURL
Instrumentos e Equipamentos de Vazão
Trata-se de um aparelho eletrônico que tem a finalidade de medir, totalizar, dosar, transmitir e controlar a vazão instantânea.
Medidor de Vazão Turbina Modelos TUR e TUF
Instrumentos e Equipamentos de Vazão
Os medidores de vazão tipo turbina TUR e TUF são aparelhos para medir a vazão instantânea e totalizada ou apenas transmitir sinal de pulso analógico pelo monitor remoto de fluidos líquidos como solventes, óleo aquecido, produtos farmacêuticos e água desmineralizada.
Medidor de Baixa Vazão tipo Turbina Série DPM
Instrumentos e Equipamentos de Vazão
Range de medição de 0;015-0.7 a 0.05
– 5 l/min água
Precisão de medição 1 % ( 2.5%) f.s.
Pmax: 16 bar; tmax 80 ºC
Medidor de Vazão tipo Turbina Modelo DPL
Instrumentos e Equipamentos de Vazão
Range de medição: 0,025-0,5 a 1-25 l/min.
Pmax. 10 bar
Tmax. 70°C
Conexão: G 1/2 macho, conector para mangueira
Material: PP
Baixo custo
Medidor de Vazão tipo Turbina para Líquidos Modelo SFL
Instrumentos e Equipamentos de Vazão
Range de medição: 0,5 – 20 l/min.
Pmá x. 250 bar
Tmax. 90°C
Conexão: G 3/8, conector p/ mangueira
Material: 1.4305, PVDF
Sem Desgaste
Medidor de Vazão tipo Turbina Modelo DRG
Instrumentos e Equipamentos de Vazão
Faixas de medição: 0,5-12 a 3-80 L / min
Pmax: 40 bar
Tmax 100 ° C
Conexão: G 1/8, G 1/4, G 1/2, G 3/4, G 1 Linha feminina
1/8 NPT, 1/4 NPT, 1/2 NPT, 3/4 NPT, 1 NPT Rosca fêmea
Medidor de Vazão tipo Turbina Modelo DPE
Instrumentos e Equipamentos de Vazão
Faixas de medição: 5-30 a 50-750 L / min
Pmax: 40 bar
Tmax: 80 ° C
Conexão: G 1/2 a G 3 Rosca feminina
Rosca fêmea de 1/2 NPT a 3 NPT
Mangas de solda: DN 25 a DN 80
Material: Bronze de alumínio, aço inoxidável

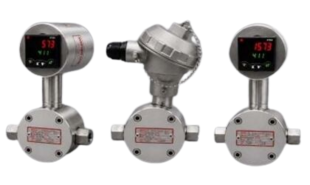

Medidor de Vazão Instantânea ou Totalizada tipo Turbina
Instrumentos e Equipamentos de Vazão
Totalizada tipo turbina pelton
Série TP
Baixa vazão p/ líquidos em geral
